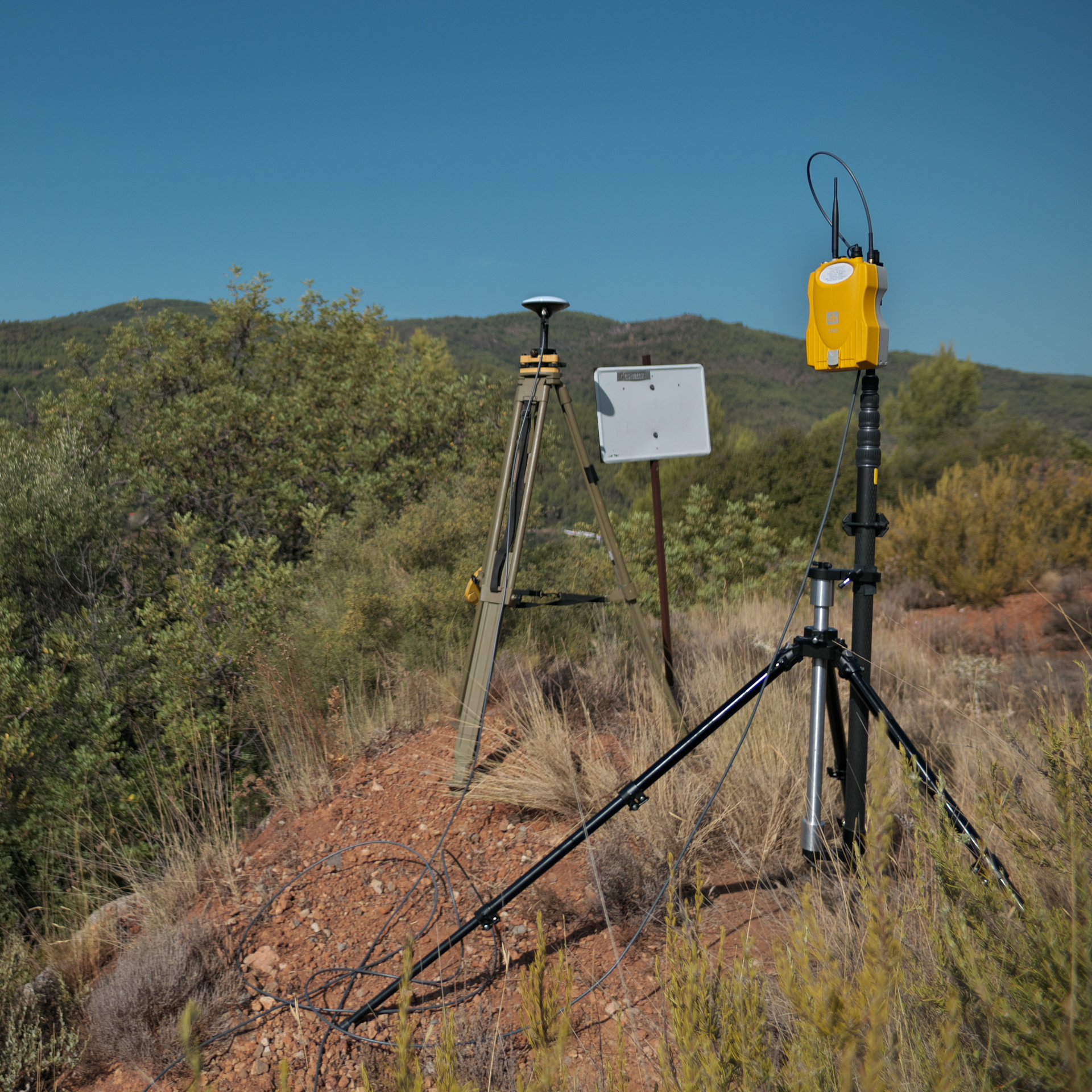

IMAGEN: RESTOMOD GNSS TRIMBLE 5700 CON SEPTENTRIO MOSAIC X-5 combinadO con un mástil aéreo a medida para la antena/radio. DISARADO A PULSO CON LA CÁMARA PANASONIC LUMIX DC-GH7, objetivo Voigtländer Nokton 10.5mm F/0.95 MFT aspherical.
Restomod GNSS Trimble 5700
Septentrio Mosaic X-5
Este desarrollo Restomod transforma la arquitectura del receptor Trimble 5700 en un instrumento geodésico de alto rendimiento. Integra la precisión triple banda y la cobertura multi-constelación completa (GPS, GLONASS, Galileo, BeiDou, QZSS y NavIC), optimiza la respuesta de procesamiento en la Trimble Tablet Rugged PC, amplía el alcance de enlace por radiofrecuencia y garantiza una autonomía energética ininterrumpida en campo.
¿Qué es?
Reingeniería de hardware que integra la arquitectura de procesamiento GNSS de última generación (placa OEM Septentrio Mosaic-X5 / simpleRTK3B PRO) dentro del blindaje estructural de magnesio fundido de la carcasa industrial Trimble 5700.
El conjunto se completa con una antena geodésica triple banda calibrada y un mástil aéreo de acople mecánico a medida para la emisora de radio, una autonomía ininterrumpida, mejoras en la Trimble Tablet Rugged PC y la logística de transporte del equipo mediante la bolsa fotográfica modular Lowepro DZ100 con divisores acolchados ajustables para la organización milimétrica del instrumento, cableado, baterías y otros accesorios.
Ventaja técnica
Motor de Procesamiento Directo Septentrio Mosaic-X5
Rastreo simultáneo de constante triple banda (L1/L2/L5/L6) en todas las constelaciones operativas (GPS, GLONASS, Galileo, BeiDou, NavIC, QZSS). Su arquitectura de procesamiento directo aplica mitigación de interferencias y multicamino a nivel de silicio (AIM+ y APME+), entregando observables puros de fase sin depender de algoritmos comerciales de filtrado predictivo o "FIX-forzado".

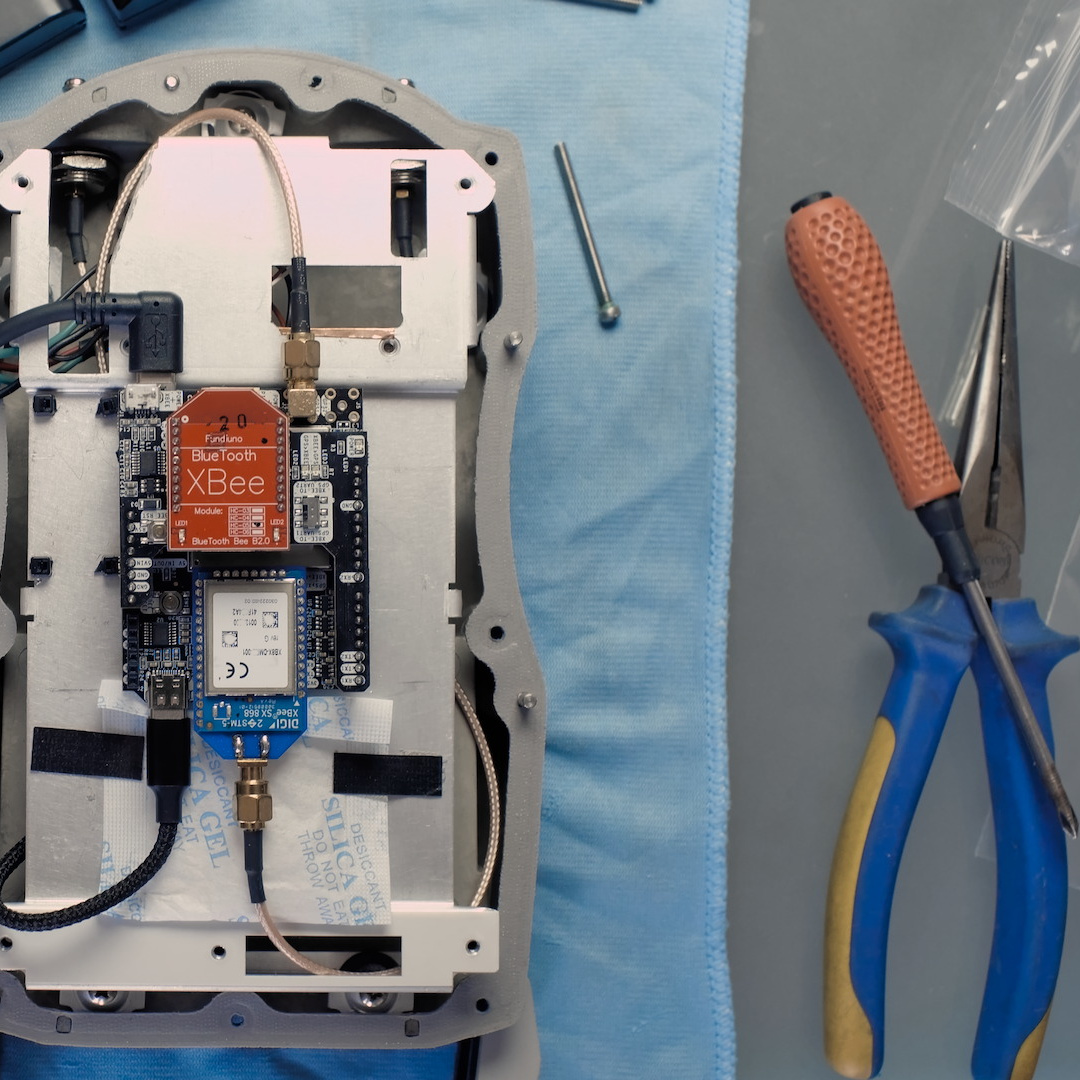

Imagen: Reingeniería de hardware que integra la arquitectura de procesamiento GNSS de última generación (placa OEM Septentrio Mosaic-X5 / simpleRTK3B PRO) dentro del blindaje estructural de magnesio fundido de la carcasa industrial Trimble 5700.
Antena Geodésica Triple Banda Calibrada
Uso de elementos receptores de grado geodésico con calibración oficial NOAA de Centro de Fase (PCO/PCV) e inmunidad ambiental IP67. La recepción de banda L permite además la resolución mediante servicios de corrección PPP/CLAS, garantizando la repetibilidad geométrica submilimétrica del centro físico de la antena.
Protección Mecánica, Térmica y Electromagnética
La carcasa de aleación de magnesio del chasis Trimble actúa simultáneamente como soporte estructural de alta rigidez, disipador térmico pasivo y jaula de Faraday frente a interferencias electromagnéticas externas.

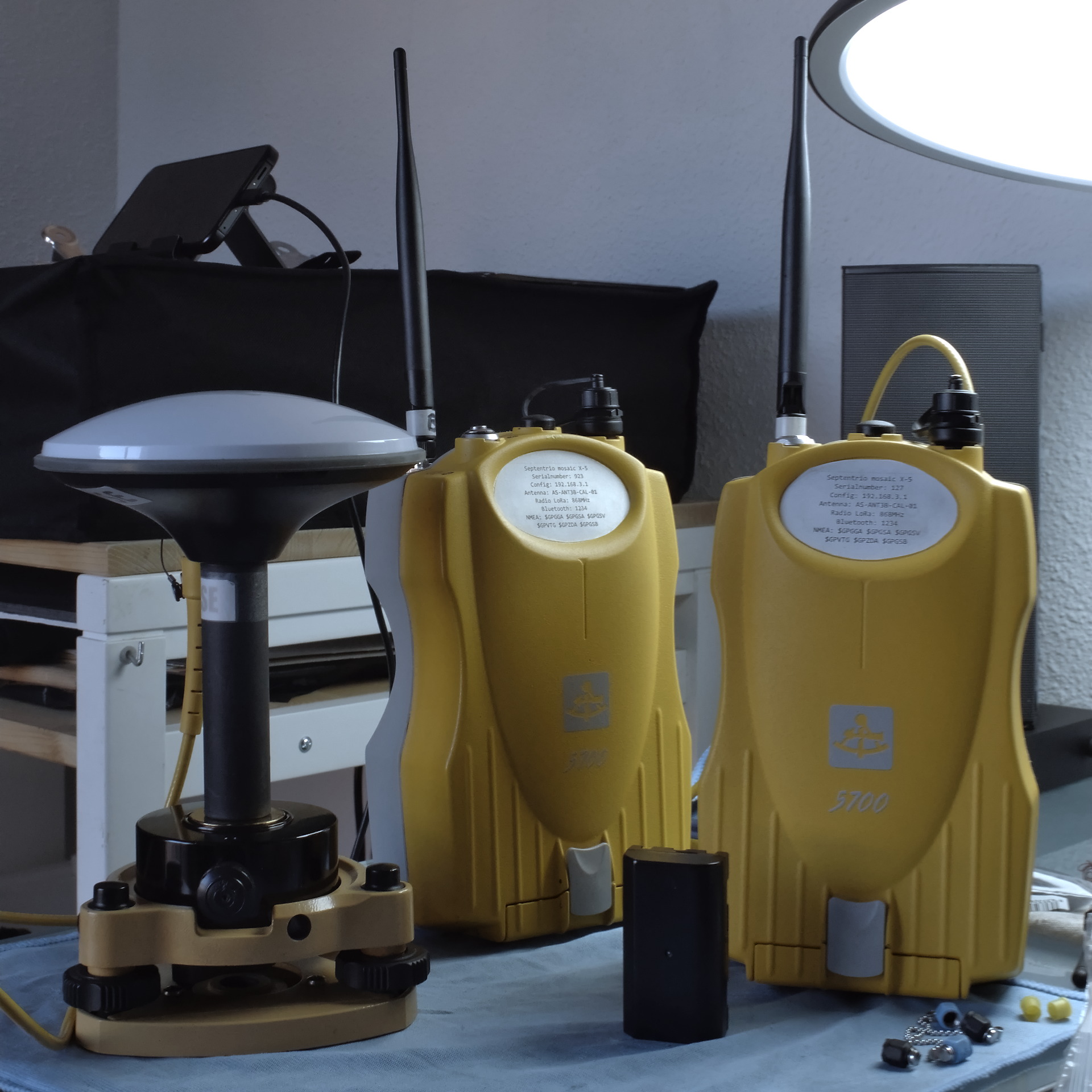

Imagen: Restomod Trimble 5700 (carcasa de aleación de magnesio) + Septentrio Mosaic X-5 + antena geodésica de triple banda calibrada.
Radio LoRa Aérea en Línea de Base Corta
Integración interna de módulos radio Long Range (LR) de 868 MHz y comunicación Bluetooth de alta velocidad. La elevación de la emisión radio mediante mástil aéreo Manfrotto VR (L) en la estación base local erradica la dependencia de la cobertura de telefonía móvil o de correcciones NTRIP procedentes de redes públicas alejadas. Al trabajar en línea de base corta (<1 km), se eliminan los retardos atmosféricos, alcanzando la máxima estabilidad y precisión altimétrica posible.
Unidad controladora Trimble Tablet Rugged PC (SSD ZIF 256 GB + 5.100 mAh Li-ion)
Intervención interna de la controladora de campo de 7 pulgadas (IP67, norma militar MIL-STD-810F): sustitución del disco SSD ZIF de 32 GB por una unidad SSD ZIF de 256 GB para la ejecución sin latencias del software topográfico/GIS con ortofotos y cartografía. Instalación de Wifi ultra rápido mediante TP-Link Archer T3U. La alimentación se refuerza con baterías de Li-ion de alto rendimiento (5.100 mAh a 7,4V) y Trimble Yuma Charging Docking Station, garantizando operatividad ininterrumpida durante jornadas de más de 10 horas de captura continua.
Jalón robótico SECO de fibra de carbono con extensión para GNSS (Sistema TWISTLOC + Pasador pasante)
Sustitución del antiguo de dos tramos de fibra de carbono por el jalón telescópico SECO de fibra de carbono (diámetro exterior de 32 mm y peso reducido de 1,1 kg a 1,5 kg). Integra doble sistema de fijación: rosca micrométrica TWISTLOC libre de mantenimiento y pasador de bloqueo mecánico en acero inoxidable cada 20 cm, erradicando las desviaciones verticales inducidas por holguras o deslizamientos involuntarios del tubo interior.
Logística y transporte modular (Mochila técnica LOWEPRO DZ100)
Sustitución del voluminoso y rígido maletín de transporte amarillo de fábrica por una mochila técnica 100% impermeable diseñada específicamente para proteger equipo fotográfico profesional en entornos extremos. El interior acolchado incluye divisores ajustables con velcro para personalizar el espacio según el equipo. Dispone de un sistema de arnés técnico con soporte lumbar, correas ajustables para los hombros y cinturón de pecho para repartir el peso en caminatas largas. Este cambio optimiza drásticamente el espacio, el peso y la ergonomía de carga en campo, permitiendo alojar de manera compartimentada, protegida y accesible los dos receptores GNSS, el cableado de interconexión, la base nivelante, las dos antenas geodésicas de triple banda y el resto de accesorios.
Disponibilidad
Instrumental y protocolos desarrollados internamente para uso exclusivo en mis proyectos. Registro de especificaciones y marco técnico bajo el dominio ricardoalcacer.com.
