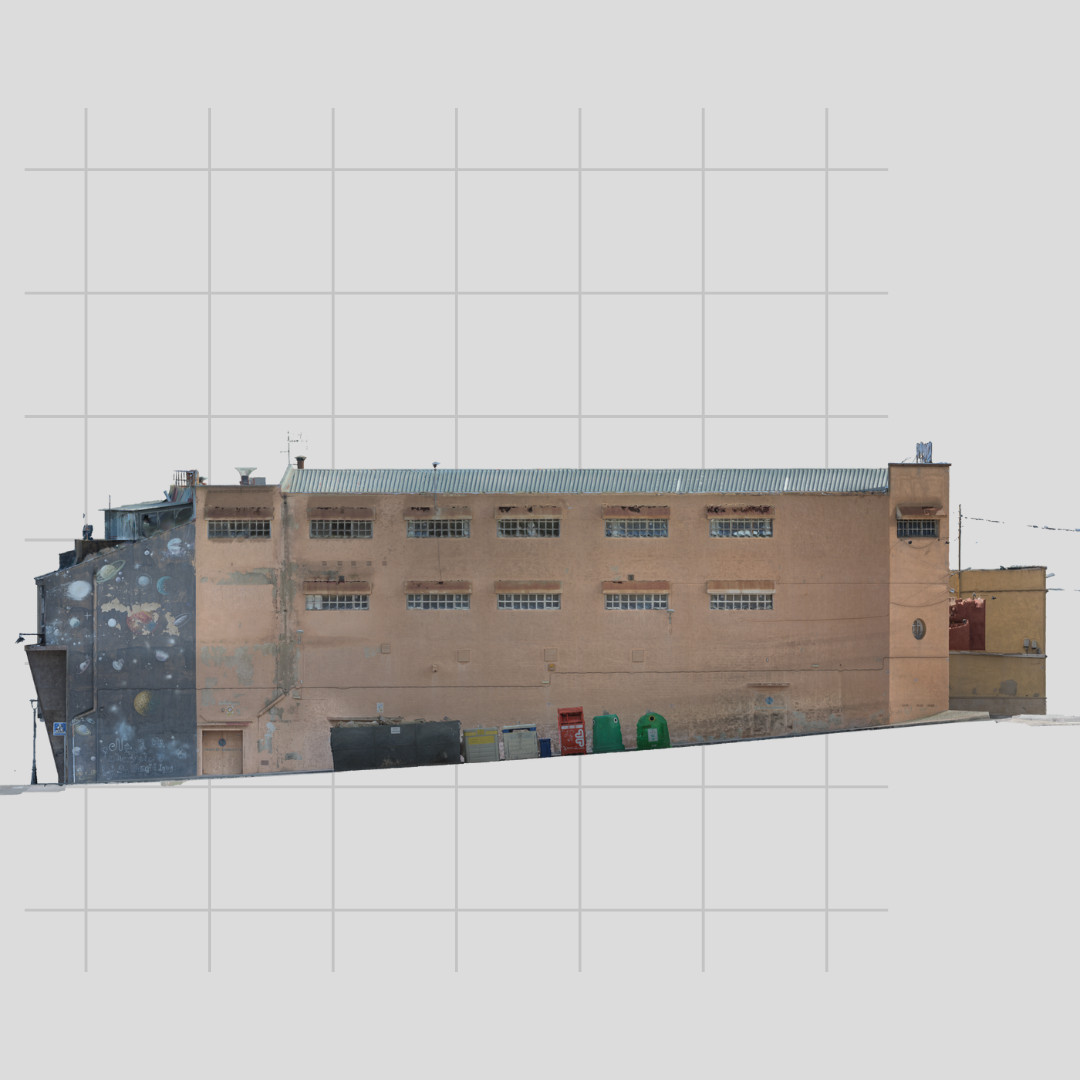

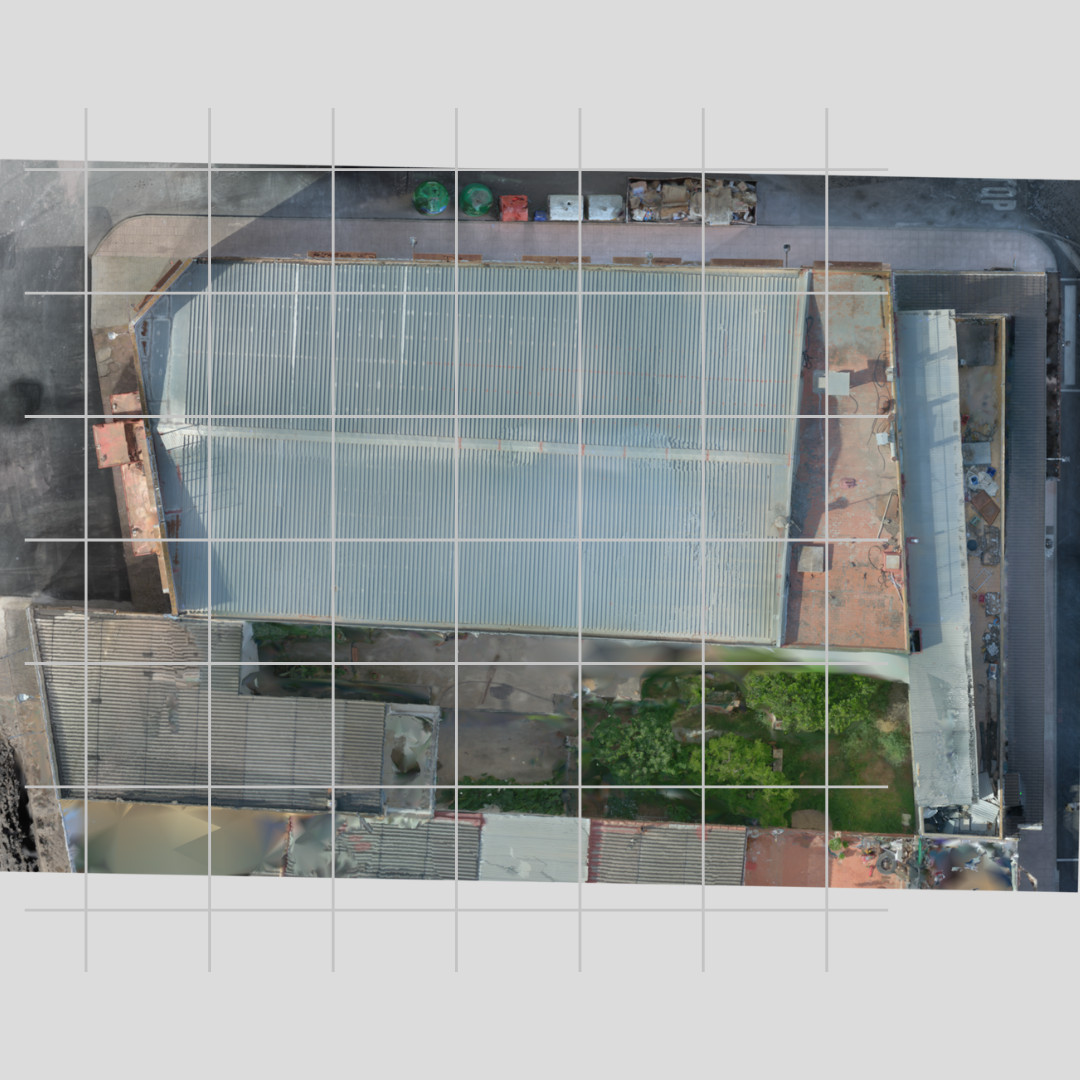

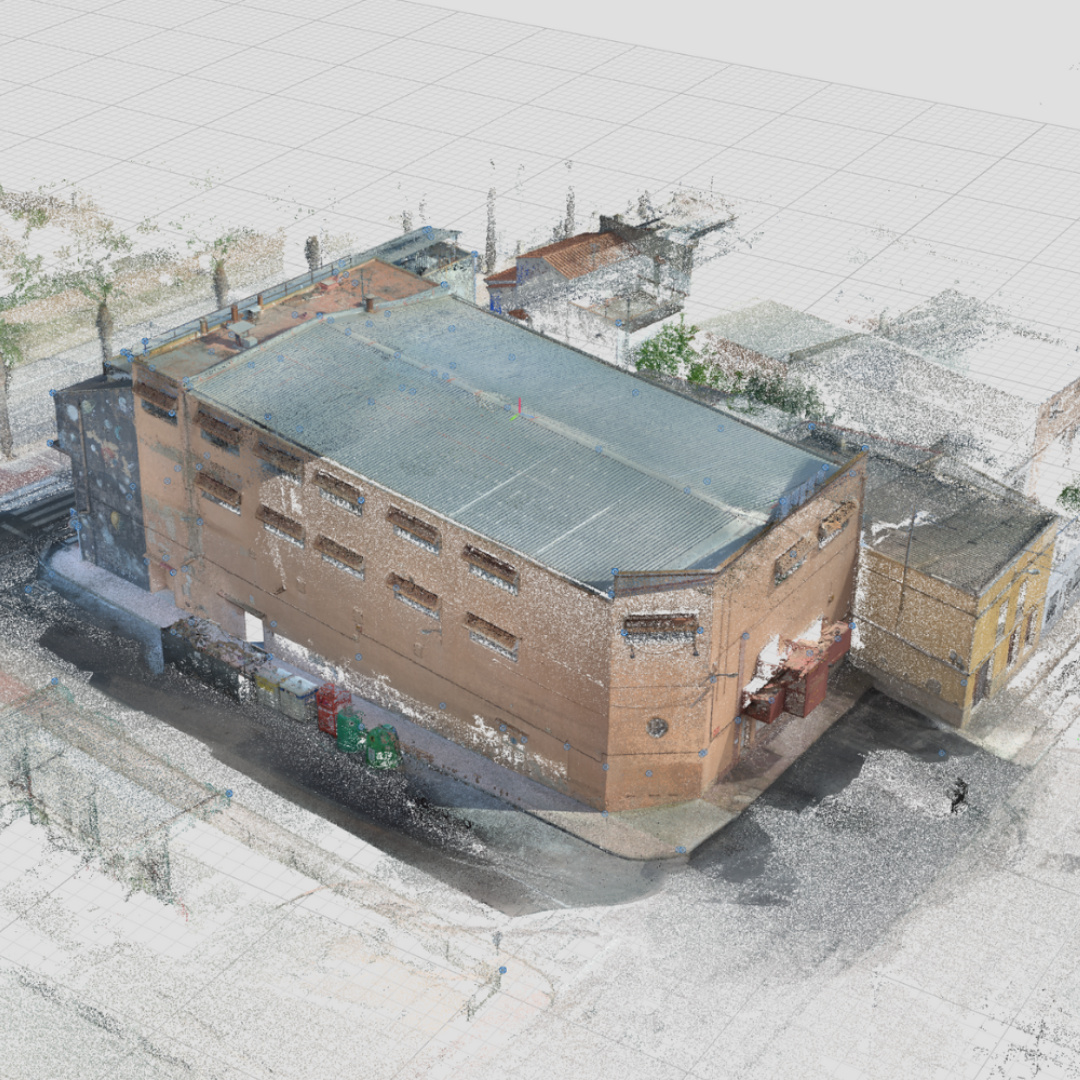

IMAGEN: Vistas de procesamiento en Reality Capture y modelo 3D listo para exportación a Revit a partir del levantamiento fotogramétrico con CIBERVISTA MARK I (POLE).
MARK I (POLE)
Fotogrametría de corto alcance georreferenciada
Un concepto único y pionero en el sector: la primera cámara integrada de campo concebida para la captura fotogramétrica de bajo vuelo en configuración POLE (vista elevable), que en el momento del disparo inyecta la coordenada exacta de precisión topográfica en el dato EXIF del fotograma.
¿Qué es?
Cámara MFT con óptica de cero distorsión y ajuste manual de hiperfocal, montada en mástil telescópico de fibra de carbono (1 a 7 m) y sincronizada recibiendo coordenadas precisas de la antena GNSS, alineada exactamente sobre el punto nodal de la óptica. Disparo timelapse, simple o remoto.
Ventaja Técnica
Cibervista Mark I (POLE) resuelve con ingeniería directa tres de los mayores dolores de cabeza de la fotogrametría terrestre y de bajo vuelo.
Alineación física Antena-Punto Nodal
Colocar la fase de la antena GNSS exactamente sobre el punto nodal de la óptica elimina el vector de palanca (lever arm). Esto simplifica el modelo matemático y evita propagar errores de excentricidad al cargar los centros de proyección en el software de reconstrucción 3D.
Alternativa táctica al Dron, CTR y espacios complejos
El mástil telescópico de 1 a 7 metros permite trabajar en zonas restringidas al vuelo (espacios aéreos protegidos, entornos urbanos consolidados o bajo sotobosque) manteniendo una perspectiva aérea con calidad de cámara MFT y óptica fija de baja distorsión.
Cierre métrico redundante
El uso de coordenadas RTK en la EXIF (+/- 1 cm) como aproximación inicial para el ajuste de haces (bundle adjustment) acelera la alineación en RealityCapture, mientras que las AprilTags verificadas con estación total garantizan la rigidez geométrica absoluta frente a deformaciones de escala o pandeo.
Disponibilidad
Instrumental y protocolos desarrollados internamente para uso exclusivo en mis proyectos. Registro de especificaciones y marco técnico bajo el dominio cibervista.com.
